Publicerat: 2024-09-16

Intelligent styrning från Technosoft

Technosoft är en ledande aktör inom motion control och tillverkar avancerade styrningar som erbjuder exakt position, hastighet och moment på dina motorer. Deras iPOS-serie är smarta styrenheter som är gjorda för att passa olika typer av maskiner, AGVer och utrustning som kräver hög kapacitet. De är byggda så att man kan anpassa dem efter olika behov.

Produktnytt

Om Technosoft

Som ledande tillverkare inom motion control utvecklar, designar och tillverkar Technosoft styrkort som pushar sin produktkategoris potential framåt.

Vad menas med intelligenta styrningar?

Intelligenta styrningar är kompakta enheter med hög prestanda som tillhandhåller programmerbar rörelsekontroll och kan placeras utanför huvud-PLC för att tillföra "distribuerad intelligens" till ett styrsystem.

Med dagens moderna motorstyrningar kan du få full kontroll över din motor. Du kan bestämma exakt var motorn ska sluta, hur fort den ska röra sig och hur mycket kraft den ska använda. Oavsett om du har en stegmotor, motor med borstar eller en nyare utan borstar så fungerar dessa styrningar.

Här berättar vi mer om Technosofts koncept för intelligenta drivsystem och deras iPOS-drivserie. Vi lyfter även tre utökningar av serien, inklusive en superkompakt styrkort som är lika liten som ett mynt.

Här är några viktiga fakta om Technosofts rörelseteknologi:

Drivsystem med inbyggd DSP-rörelsekontroller för digital motorstyrning
En- eller fleraxlig drift – drivsystem möjliggör distribuerad intelligens
Kraftfullt trajektoriegenerator med profiler som jogging och konturering
Flexibel och mångsidig rörelsekontroll med avancerat rörelsespråk
Enkel integration med C- och LabVIEW-bibliotek
Systemet är snabbt och enkelt att installera, och diagnostiken har dedikerad programvara

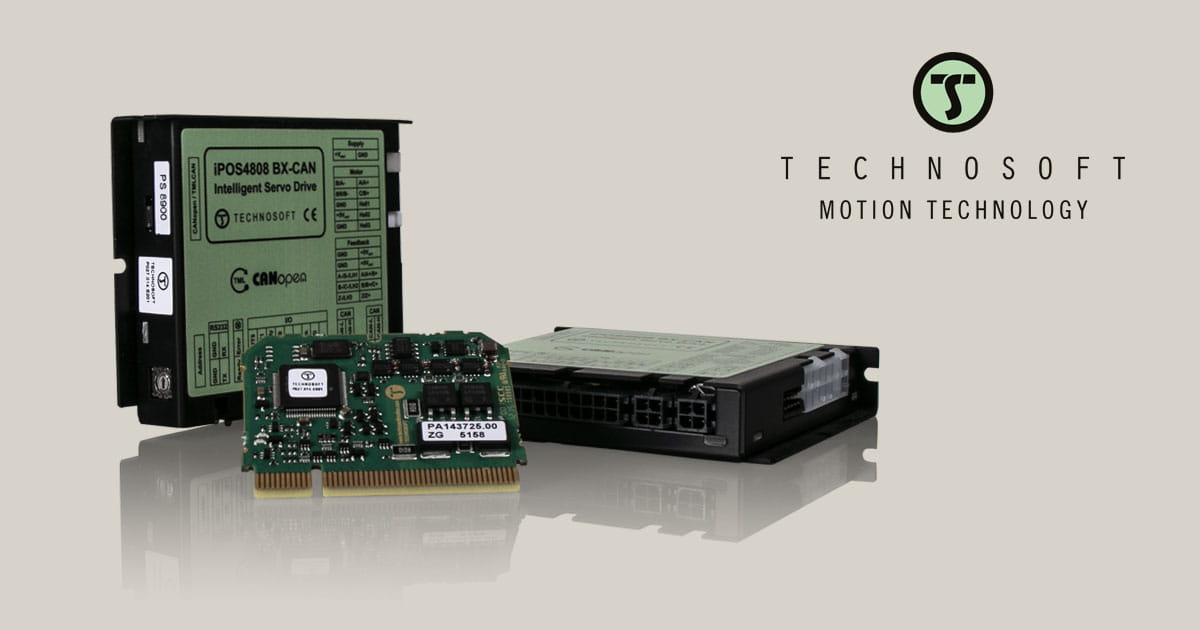

iPOS-serien av intelligenta drivsystem från Technosoft

Technosofts intelligenta drivsystem erbjuder ett antal monteringslösningar för att passa applikationen, med flera modulära alternativ – från fullt inneslutna enheter till vertikalt eller horisontellt anslutningsbara kort, samt öppna kretskort (PCB) som kan integreras på användarens moderkort eller skyddas av metallhöljen med tryckanslutna kontakter. De är alla små i storlek och erbjuder en helt programmerbar fristående lösning för rörelsekontroll med exakt styrning av position, hastighet och moment.

Sammanfattningsvis erbjuder iPOS-serien hög kapacitet och ökad prestanda för din applikation inom motion control, och de har visat sig vara kostnadseffektiva både i små och stora volymer.

iPOS systemarkitektur

Med hjälp av en fleraxlig masterkontroller, som iPOS 360x SX, övervakar mastern rörelseapplikationen och styr upp till 6 inbyggda iPOS-drivsystem som slavkontroller med hjälp av Technosofts egen MotionChip™ DSP-teknologi. Technosoft Motion Language (TML) och PVT-profiler utgör grunden för dessa programmerbara servodrivsystem. Genom att använda dessa element tillsammans med omfattande I/O-funktioner får användarna avancerade rörelsekontrollmöjligheter.

CANopen- och EtherCAT (CoE)-protokoll stöds som standard för distribuerade styrarkitekturer. Installation och programmering är enkla tack vare användningen av Technosofts Easymotion Studio. Olika motion control bibliotek för PC och PLC finns tillgängliga, vilket möjliggör full integration i applikationen.

Drivsystemen inkluderar även s-kurvor, elektronisk växling, kamning och 3D-rörelsekommandon.

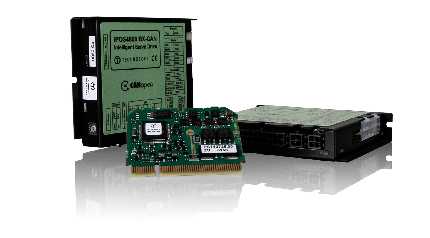

iPOS-serien

Nyligen lanserades nya uppdaterade produkter i Techonsofts iPOS-serien. Sortimentet har nu breddats genom att erbjuda ytterligare alternativ gällande fysisk storlek, effekthantering och formfaktor/fysiska anslutningar.

iPOS4803	iPOS4815	iPOS4810
Extremt liten motorstyrning med väldigt hög prestanda – lika liten som ett mynt!	1000 W intelligent, kompakt och fritt programmerbar motorstyrning	700 W intelligent, kompakt och fritt programmerbar motorstyrning
Finns både som plug-in och fristående formfaktor	Finns både som plug-in och fristående formfaktor	Finns både som plug-in och fristående formfaktor
7-48 V 3 A kontinuerlig, 14 A topp – 150 W nominell effekt	11-50 V 15 A kontinuerlig, 28 A topp	1-50 V 10 A kontinuerlig, 40 A topp
Endast 8 gram i vikt	Dubbelkretskapacitet	Dubbelkretskapacitet
RS232, EtherCAT och CANopen-alternativ	RS232, EtherCAT och CANopen-alternativ	RS232, EtherCAT och CANopen-alternativ
Perfekt för maskinbyggare där utrymme och prestanda är kritiska faktorer

Ovanstående motorstyrningar är lämpliga för borstlösa likströmsmotorer (BLDC), växelströms permanentmagnet-synkronmotorer (PMSM), borstade likströmsmotorer, stegmotorer, röstspoleaktuatorer och linjärmotorer.

Egenskaper och fördelar med iPOS-serien

Här är några viktiga egenskaper och fördelar med iPOS-serien:

Egenskaper	Fördelar
Rörelsekontroll och drivning i en enda enhet	Två produkter i en
Borstlösa, borstade likströms- och stegmotorer	Universal, används för flera motortyper
Upp till 10 kHz EtherCAT och positioneringskontrollslinga	Ultra-hög styrbandbredd
EtherCAT, CANopen, USB och RS232-kommunikation	Flera kommunikationsprotokoll
Separata strömförsörjningar för logik (24 V) och motor (24-48 V)	Oberoende logisk strömförsörjning
Safe Torque OFF – STO (sil3/Cat3/PLe)	Branschgodkända säkerhetsprotokoll
Dubbelkretskapacitet för positionskorrigering	Kompensering för glapp
Stöd för absolut encoder (SSI, BiSS, EnDAT, Tamagawa, Nikon)	Minskad kabling
