Nafsa i närbild | Lär dig mer om solenoider och elektromagneter

NAFSA tillverkar en mängd olika typer av solenoider och elektromagneter. Från enkelverkande, till dubbelverkande, bistabila, dubbelverkande bistabila, låssolenoider, och hållmagneter.

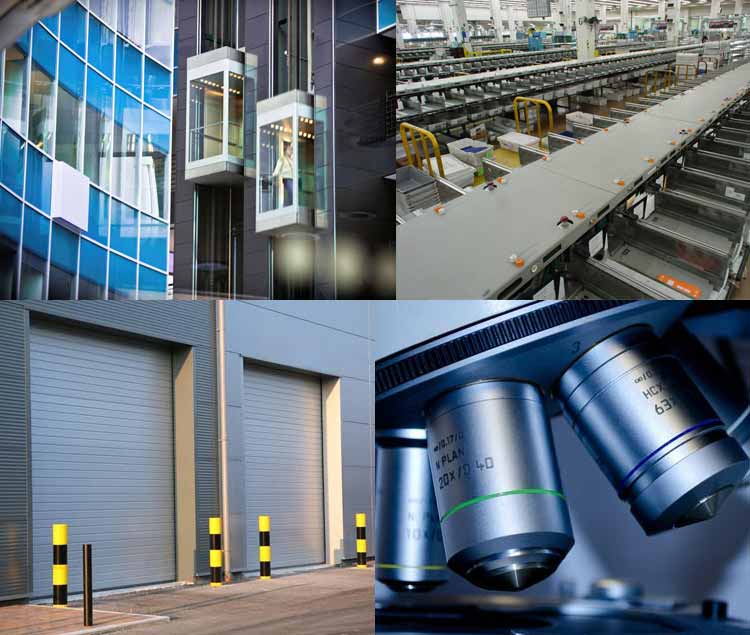

Det finns ett brett utbud av driftspänningar och möjliga kundanpassningar tillgängliga. Produkterna finns med klassningar från IP00 till IP65. Nafsa solenoider används inom en rad olika industrisektorer. Till exempel inom;

Bilindustri

Lyftar och hissar

Kraftverk

Kollektivtrafik

Medicinteknik

I den här artikeln går vi igenom olika typer av solenoider och elektromagneter och hur de fungerar.

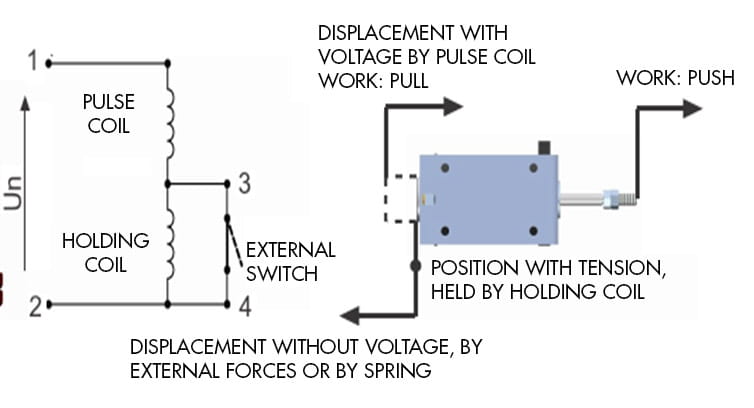

ERD-serien är enkelverkande solenoider som har dubbelspole, en av dem med låg resistans (pulsspole) och den andra med hög resistans (hållspole). Dessa används vanligen när 100 % arbetscykel och stor kraft vid början av slaget behövs.

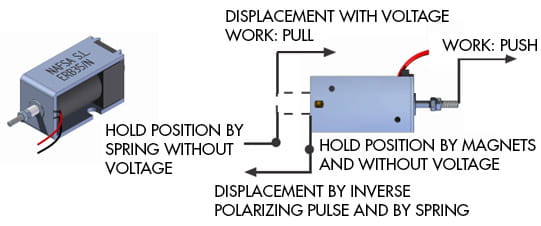

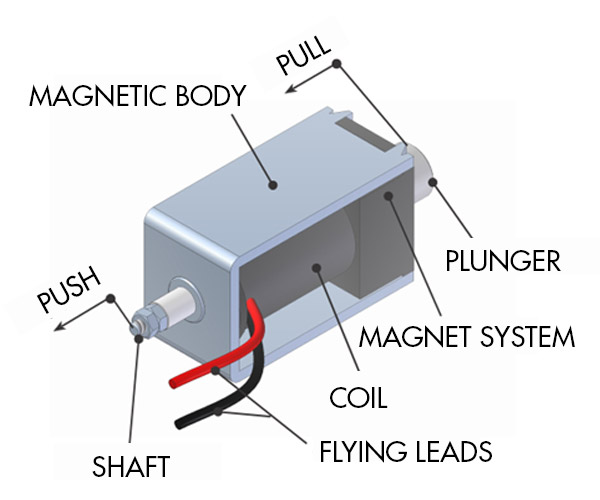

I bistabila solenoider görs slaget från olåst till låst position med hjälp av elektromagnetism. Återgången till startposition sker genom en polvänd puls eller med en yttre kraft alternativt med integrerad fjäder.

Vid strömlöst tillstånd har de bistabila solenoiderna två fasta lägen. Ett hålls med permanentmagnet och det andra av en returfjäder eller externa krafter.

Den här typen av solenoider är perfekta att använda när både upplåsning och låsning hålls under lång tid.

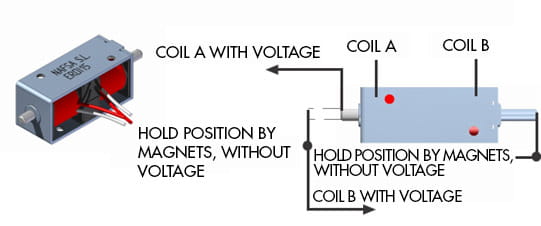

En reversibel bistabil solenoid har två vilopositioner. De fram och återgående rörelserna åstadkoms med polvända signaler. Plungern hålls i varje ändläge med permanentmagneter.

bistabila solenoider (erb-serien)

reversibla bistabila solenoider (erdi-serien)

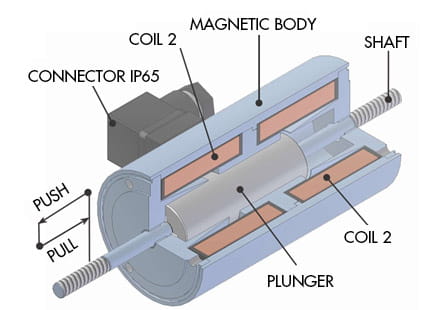

ECR-serien av elektromagneter är reversibla solenoider där slaget görs av den alternerande strömsättningen av två spolar. Var och en måste aktiveras för slag åt respektive riktning. För att hålla slutlig position måste spolen vara under spänning.

Dessa solenoider är verkligen användbara i de applikationer där kraften måste vara densamma för både tryck och retur.

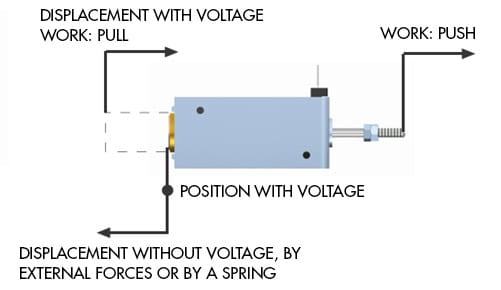

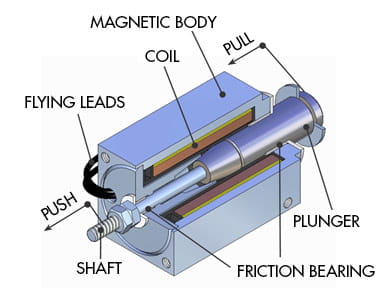

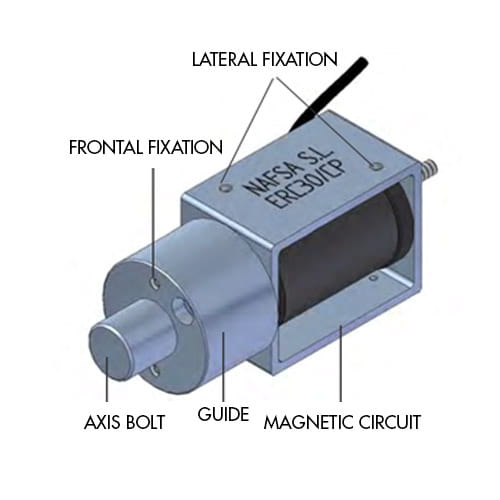

Här används enkelverkande solenoider där hela slaget görs med hjälp av elektromagnetism och returrörelsen av extern kraft eller en integrerad returfjäder.

För att öka förmågan att uppta radiella krafter har den utgående axeln förstärks.

Solenoiderna går att få med givare för att identifiera öppet eller stängt läge samt anpassas för aktiv eller passiv låsning.
